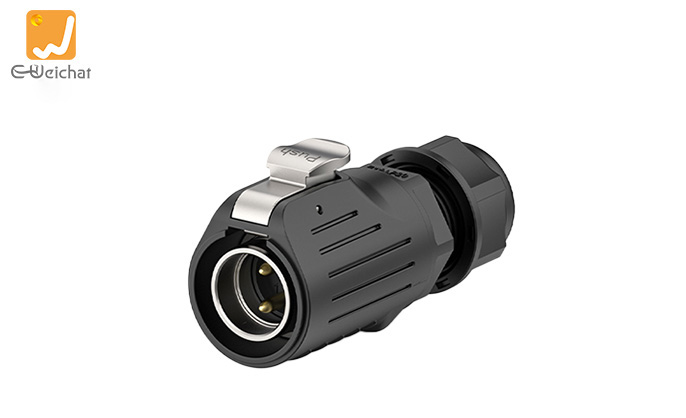

LP20 2Pin Solder Type Waterproof Connector 20A Power Flange Metal + Plastic

Main parameter
Wiring ModeSolder Type
Installation ModeFlange Type
Pins2pins
MaterialMetal + Plastic
Applicable Wire Gauge0.5~0.75 mm²
Waterproof Ring12mm
Protection LevelIP67
Part No
Product Categories
Product Specifications
Product features Product parameters Product size Product recommendations Product application
Product features

LP20 waterpoor connector

Product parameters
ProductLP12LP16LP20LP24LP28
Number of Pins2-8P2-9P2-5/7/9/12P2-24P2-6/8P
Rated Current5/3A10/5A20/10/5A30/10/5A35/30/15A
Rated Voltage125/100V500/250V500/250V500/400/250V500/400/300V
Wire Section0.34-0.5m㎡1-1.5/03.4-0.75m㎡2.5-4/1-1.5/0.34-0.75m㎡4/1.5/0.5m㎡16/10/6/4m㎡
Temperature Range-40℃ ~ +105℃
Cable DiameterΦ3-Φ6mmΦ4-Φ9mmΦ8-Φ12mmΦ9.5-Φ14mmΦ13-Φ20.5mm
Product size

connector plug size.jpg

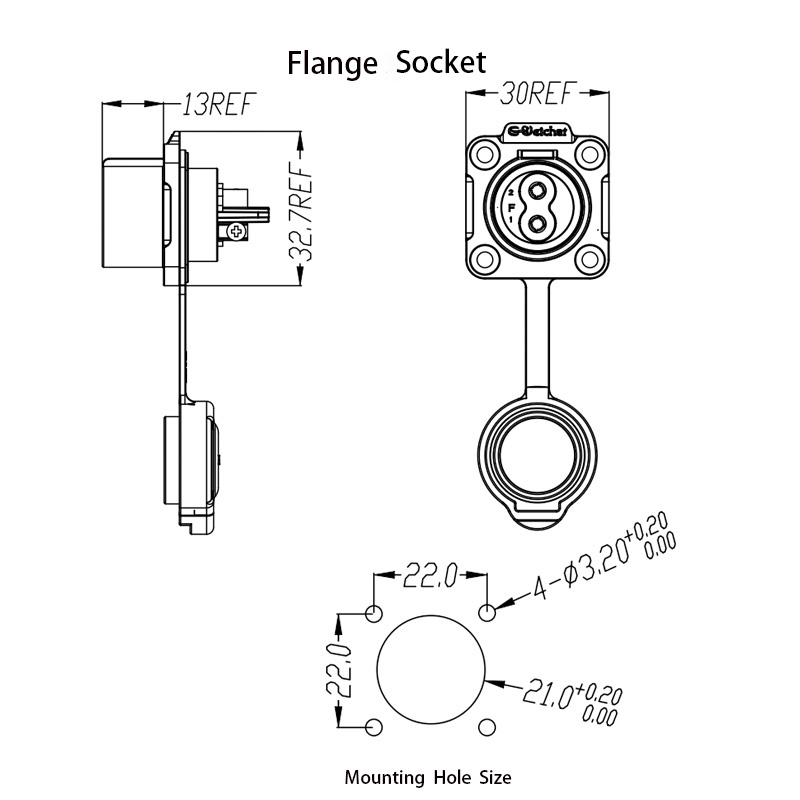

flange size connector.jpg
